給湯器の仕組みを図解で徹底解説家庭用お湯ができる流れと選び方

給湯器は水道水を加熱して家庭内に温水を供給する設備であり、主にガス・電気・ヒートポンプなどの熱源を用いて動作します。家庭利用では、必要なときにお湯をすぐ使える瞬間式と、あらかじめお湯を溜めておく貯湯式の2種類が一般的です。

瞬間式は水量センサーが流量を検知すると加熱を開始し、設定温度に達したお湯を即座に供給できるため、待ち時間が短いのが特徴です。一方、貯湯式はタンクに温水を蓄えておくため大量の熱水を一度に使えますが、タンクの保温に電力を消費します。

家庭利用での給湯器は安全装置や温度制御機能を備え、省エネ性能も進化しています。これらの仕組みを理解することで、快適かつ経済的な給湯環境を実現しやすくなります。

ガス給湯器は燃焼によって発生する熱で水を加熱するのが基本で、燃焼室と熱交換器を通じて効率よく熱を伝えます。水量センサーが水の流れを感知すると、ガスバーナーが点火し設定温度に達すると自動で消火します。

一方、電気給湯器はヒーターで水を加熱し、電気エネルギーを熱に変換します。瞬間式と貯湯式があり、瞬間式は通水時のみ加熱するため消費電力が抑えられますが、貯湯式はタンク内の水を保温し続けるため電気代がやや高くなる傾向があります。

図解で示すと、ガス給湯器は燃焼→熱交換→給湯の流れ、電気給湯器は電気ヒーター→加熱→給湯というシンプルな構造ですが、それぞれの方式に特有の安全装置や温度制御が組み込まれています。

給湯器内部には複数の重要な部品が連携してお湯を安定供給しています。代表的なパーツとして、水量センサー、熱交換器、温度センサー、安全装置、制御基板があります。

水量センサーは給湯の開始・停止を感知し、熱交換器は燃焼や電気ヒーターで発生した熱を水に効率的に伝えます。温度センサーは設定温度を常に監視し、過熱を防ぐために制御基板が加熱の強弱を調整します。

安全装置は異常検知時に自動停止することで火災ややけどのリスクを軽減し、これらが一体となって給湯器の安全かつ快適な運用を支えています。

追い炊き機能は浴槽の温度が下がった際に再加熱する仕組みで、快適な入浴環境を維持します。給湯器が温度センサーで浴槽内の水温を感知し、必要に応じて熱源を再稼働させます。

省エネ面では、追い炊きは設定温度に達すると自動停止するため無駄な加熱を防げますが、頻繁な追い炊きはエネルギー消費を増やすリスクもあります。適切な温度設定と入浴時間の管理が重要です。

最新の給湯器は断熱性能の高い浴槽との組み合わせや、タイマー機能により追い炊きの回数を抑制し、効率的な省エネ運用を実現しています。

給湯器は火気や高温を扱うため安全装置の搭載が必須です。代表的な安全機能には過熱防止装置、ガス漏れ検知装置、異常燃焼検知機能があります。これらは異常発生時に即時運転停止を行い事故を未然に防ぎます。

また、温度センサーが設定温度を超えた場合に自動で加熱を止めることでやけどのリスクを減らしています。さらに、給排気の安全設計も重要で、換気不足による一酸化炭素中毒を防止する仕組みが組み込まれています。

ユーザーは定期的な点検やメンテナンスを行うことで、これらの安全機能を正常に保ち、安心して給湯器を利用できる環境づくりが必要です。

給湯器からお湯が出るまでの流れは、主に水の取り込み、加熱、そして供給の3段階に分かれます。まず給水管から水が給湯器内部に入り、水量センサーで水量が検知されます。次に燃焼や電気ヒーターで水を加熱し、設定温度に達したお湯を配管を通じて蛇口まで届けます。

この一連の流れはセンサーや制御装置によって厳密に管理されており、温度の変動を抑えながら安定的にお湯を供給します。図解で示すと、水が給湯器に入り→熱交換器で加熱→温度調整→お湯が蛇口へと流れるイメージです。これにより、家庭の各所で必要なタイミングで適温のお湯が利用可能となっています。

給湯器内部の水量センサーは、水の流れをリアルタイムで感知し、適切な加熱量を制御する重要な役割を担っています。水量に応じて燃焼や電気ヒーターの出力を調整し、無駄なエネルギー消費を抑えつつ安定した温度のお湯を作り出します。

一方、熱交換器は燃焼や電気ヒーターで発生した熱を効率よく水に伝える装置です。熱交換器の材質や構造により熱伝導率が変わり、給湯器の性能に直結します。例えばステンレス製の熱交換器は耐久性と熱効率のバランスが良く、長期間安定した運転が可能です。

追い炊き機能付き給湯器は、一度使ったお湯を再度加熱して温め直すことで、無駄なく快適な湯温を保つ仕組みです。浴槽の循環配管を通じて残り湯を給湯器に戻し、内部の熱交換器で再加熱します。

この動作は水量センサーや温度センサーの連携で制御されており、湯温が下がると自動で追い炊きが開始されます。例えば寒い冬場でも浴槽のお湯が冷めにくく、家族が時間差で入浴しても快適さが維持されるのが大きな利点です。

給湯器の仕組みを理解する際は、燃焼方式や熱交換の流れ、各種センサーの役割に注目することがポイントです。これらの要素が連携して初めて効率的かつ安全なお湯の供給が可能になります。

図解を活用すると、給水から加熱、供給までの各工程が視覚的に把握でき、特に熱交換器の配置や水量センサーの検知範囲を理解しやすくなります。さらに、安全装置の位置や働きも確認することで、トラブル時の原因特定やメンテナンスの理解にも役立ちます。

給湯器には主にガス式、電気式、そしてエコキュート（ヒートポンプ式）の3種類があります。それぞれ加熱方式やエネルギー効率、設置環境の適合性に違いがあり、選び方の重要なポイントとなります。

ガス給湯器は燃焼による即時加熱が特徴で、初期費用は比較的低めですがランニングコストはガス代に影響されます。電気給湯器は電気ヒーターで加熱し、設置の自由度が高い反面、電気代がかかります。エコキュートは空気中の熱を利用して効率的にお湯を作るため、省エネ性能が高く光熱費削減に有利です。

図解では、それぞれの熱源の流れや熱交換の仕組み、エネルギー効率の比較が一目で分かるように示し、住宅環境や使用量に応じた最適な給湯器選びをサポートします。

給湯器の省エネ構造は、熱交換効率を最大化し無駄なエネルギー消費を抑える点にあります。特に燃焼室と熱交換器の設計が重要で、燃焼で発生した熱を効率的に水に伝えることでエネルギーロスを減らしています。例えば、高効率型の給湯器は二次燃焼や触媒技術を用い、燃焼ガスの熱も回収し熱効率を80％以上に高めています。

また、水量センサーや温度センサーが連動して必要な分だけお湯を生成し、過剰な加熱を防ぐ制御システムも省エネに貢献しています。これにより、給湯器は使用状況に応じて燃焼量を調節し、無駄な燃料消費を抑制することが可能です。省エネ性能の高い給湯器を選ぶ際は、このような熱効率と制御技術の有無を確認することが重要です。

エコキュートは空気の熱を利用してお湯を作るヒートポンプ式給湯器で、省エネ効果が高いことで知られています。空気中の熱を取り込み、圧縮機で熱エネルギーを高めて水を加熱するため、電気使用量に対して得られる熱量が非常に大きいのが特徴です。これにより、従来の電気給湯器よりも約3倍の効率でお湯を作ることができます。

具体的には、夜間の安価な電力を使って低温の空気から熱を取り出し、貯湯タンクにお湯をためておく方式です。これにより昼間のピーク電力を抑え、光熱費の節約にもつながります。ただし、冬季の気温が極端に低い地域では効率が落ちるため、設置環境を考慮した選択が必要です。

ガス給湯器と電気給湯器はエネルギー源が異なり、それぞれメリットとデメリットがあります。ガス給湯器は燃焼によって直接熱を発生させるため、即座に高温のお湯を供給できる一方、燃焼時の熱ロスや排ガス処理が課題です。一般的に熱効率は70～85％程度で、都市ガスやプロパンガスの料金に影響されます。

一方、電気給湯器は燃焼がなく熱交換効率が高いためメンテナンスが比較的簡単ですが、電気料金が高い場合はランニングコストが増加します。特にエコキュートのようなヒートポンプ式は効率が良く省エネですが、単純な電気ヒーター式は効率が低い傾向にあります。選択時にはエネルギー単価や使用環境を考慮することが重要です。

給湯器の設定温度は省エネに大きく影響します。高温設定にするとお湯を加熱するエネルギーが増え、無駄な燃料消費や電力使用につながるため、適切な温度管理が重要です。一般的に40度以上に設定すると過剰加熱となり、エネルギーロスだけでなくやけどのリスクも高まります。

省エネの観点からは、40度前後の適温設定が推奨されており、使用シーンに応じて温度を調整することで光熱費を抑えられます。例えば、シャワー中心の場合は42度前後が快適ですが、キッチンでの使用は低めの設定でも問題ありません。さらに追い焚き機能を活用し、お湯を無駄にしない運用も省エネに寄与します。

効率的な給湯器運用は光熱費削減のカギとなります。まず、お湯の使いすぎを防ぐために節水シャワーヘッドや適切な温度設定を心がけることが基本です。また、給湯器の定期的なメンテナンスで熱交換器の汚れや配管の詰まりを防ぎ、熱効率の低下を防止しましょう。

さらに、エコキュートの夜間運転やタイマー機能を活用し、電力料金の割安な時間帯にお湯を作る方法も効果的です。これらの工夫により、給湯器の性能を最大限に活かしつつ無駄なエネルギー消費を抑え、年間の光熱費を大幅に節約することが可能です。

給湯器の内部構造は、安定してお湯を供給するために複数の重要部品が連携しています。主な構成要素としては、水を加熱する熱源、温度を測定するセンサー、そして安全を守るための各種装置が挙げられます。これらが協調して動作することで、効率的かつ安全にお湯を作り出しています。

特に安全装置は、過熱や異常圧力の発生を検知し、自動的に給湯器の運転を停止する役割を担います。例えば温度が設定値を大幅に超えた場合や、水圧が異常な値を示した際に作動し、火災や故障のリスクを抑制します。これにより、利用者は安心して給湯器を使い続けられるのです。

給湯器の核心部分である水量センサーは、給湯に必要な水の流量を正確に計測し、適切な加熱量を制御します。水量が少なすぎると過熱の危険があるため、センサーの正確な検知が安全運転の鍵となります。これにより無駄なエネルギー消費も抑えられ、省エネ効果が期待できます。

一方、熱交換器は水を効率よく加熱する装置で、ガスや電気の熱を水に伝える役割を持ちます。熱交換効率が高いほどエネルギーのロスが少なくなり、給湯器全体の性能向上につながります。代表的なタイプには、ガス給湯器で使われる金属製の熱交換器や、エコキュートで用いられるヒートポンプ方式の熱交換器があります。

給湯器に搭載される安全装置は、利用者の安全を守るために欠かせません。代表的な安全装置には、過熱防止装置や圧力安全弁、異常検知センサーなどがあります。これらは異常を検知すると即座に給湯器の運転を停止し、事故や火災の発生を防ぎます。

例えば過熱防止装置は温度が異常に上昇した際に作動し、燃焼を止めることで熱による故障ややけどのリスクを低減します。圧力安全弁は内部圧力が設定値を超えた場合に自動的に圧力を逃がし、機器の破損を防ぐ役割を果たします。このように安全装置がしっかり機能していることで、日常的に安心して給湯器を利用できるのです。

給湯器の仕組みを理解することは、故障の兆候を早期に見分ける上で非常に重要です。例えば水量センサーの異常は水がうまく流れず、加熱不足や過熱を引き起こす原因となります。こうした初期症状を察知できれば、大きな故障を未然に防げます。

また熱交換器の劣化や詰まりも、給湯効率の低下や異音の発生などで気づきやすいです。故障のリスクを減らすためには、定期的な点検と清掃が欠かせません。異常が感じられた際は専門業者に相談し、早めのメンテナンスを行うことが安心運転の秘訣です。

給湯器の内部構造を理解した上でのメンテナンスは、故障予防と長寿命化に直結します。具体的には、水量センサーの清掃や熱交換器のスケール除去が基本的なメンテナンス項目です。これらは水質や使用頻度により汚れやすいため定期的な確認が必要です。

また安全装置の動作確認も重要で、異常検知センサーや圧力弁の点検を怠ると事故のリスクが高まります。初心者の場合は専門のメンテナンス業者に依頼するのが安心ですが、日常的な目視点検や異音の有無チェックは自分でも可能です。こうした地道なメンテナンスが給湯器の安定した運転と快適な生活を支えます。

ガス給湯器は都市ガスやプロパンガスを燃料に燃焼させ、その熱を水に伝えて瞬時にお湯を作り出します。この仕組みは熱交換器を使い、高効率で必要なときにすぐ温水を供給できる点が特徴です。

一方、電気給湯器は電熱線の通電によって水を加熱します。構造がシンプルで設置場所の自由度が高い反面、ガス給湯器に比べて加熱速度が遅い傾向にあります。両者の違いは燃料と加熱方法にあり、使用環境やコスト面で選択が分かれます。

例えば、都市ガスが利用できる地域ではガス給湯器が主流ですが、電気のみの環境や安全性重視の場合は電気給湯器が適しています。このように、給湯器の仕組みを理解することで、自宅のライフスタイルに合った方式を選びやすくなります。

給湯器は水量センサーや温度センサー、安全装置が連携して安定した温度のお湯を供給します。給湯器内部では、熱交換器や加熱装置が水を加熱し、設定温度を維持するために自動制御されています。

方式選択のポイントは、燃料の入手しやすさ、設置スペース、初期費用とランニングコストのバランスです。例えばガス給湯器は即時加熱が可能で省スペースですが、ガスの供給環境が必要です。電気給湯器は設置が簡単で安全性が高いものの、電気代が高くなることもあります。

さらに、エコキュートなどのヒートポンプ式は省エネ性に優れ、長期的な光熱費削減を期待できます。給湯器の仕組みと特徴を踏まえ、ライフスタイルや予算に応じて適切な方式を選ぶことが重要です。

エコキュートは空気中の熱を利用して水を加熱するヒートポンプ式給湯器で、電気を使いながらも効率的にお湯を作る特徴があります。この仕組みは外気の熱を圧縮して高温にし、その熱で水を温めるため、消費電力を大幅に抑えられます。

従来の電気給湯器と比較すると、エコキュートは約3倍の効率で熱を生み出せるため、光熱費の節約に繋がります。また、タンクにお湯を貯める貯湯式のため、夜間の電力を利用して経済的に運用可能です。

ただし、設置スペースや初期費用が高めである点や、冬季の外気温の影響を受けやすいことも理解しておく必要があります。これらの特徴を踏まえ、エコキュートは省エネ志向の家庭に適した給湯器と言えます。

追い炊き機能は、浴槽のお湯を再加熱して温度を戻す機能で、給湯器の種類によって仕組みや性能に違いがあります。ガス給湯器の場合は燃焼熱を使って効率的に追い炊きを行い、短時間で温度を上げられます。

電気給湯器では電熱線による加熱が中心で、追い炊きに時間がかかることがあります。エコキュートは貯湯タンクの温度を一定に保つため、追い炊きの頻度は少ないですが、必要に応じてタンク内の水を加熱します。

このように追い炊き機能の違いを理解することで、家族構成や使い方に合った給湯器を選びやすくなります。特に冬場の快適さを重視する場合は、速やかな追い炊き性能が重要なポイントとなります。

ガス方式と電気方式の給湯器選びでは、まず自宅の燃料供給環境を確認することが基本です。ガスが利用可能な場合はガス給湯器が即時加熱で利便性が高く、電気のみの場合は電気給湯器やエコキュートが選択肢になります。

また、光熱費の比較や設置スペース、メンテナンスのしやすさも重要な判断材料です。ガス給湯器は熱効率が良い反面、定期的な点検が必要であり、電気給湯器は安全性が高く手軽に設置できますが電気代が割高になることがあります。

具体的には、家族の人数やお湯の使用量、利用時間帯を考慮して選ぶと失敗が少ないでしょう。例えば、夜間電力を活用したい場合はエコキュートが向いています。給湯器の仕組みと特徴を踏まえ、生活スタイルに合った最適な給湯器を選ぶことが大切です。

給湯器の仕組みを理解することは、適切な製品選びに欠かせません。給湯器は水を加熱し、家庭内に安定してお湯を供給する装置であり、主にガス、電気、エコキュートなどの方式があります。これらはそれぞれ熱源や加熱方式が異なり、使用環境やエネルギーコストに大きく影響します。

たとえば、ガス給湯器は即時加熱方式でお湯を速やかに供給できる一方、電気給湯器は貯湯式が主流で、タンク内の水をまとめて加熱します。エコキュートはヒートポンプ技術を用いて空気の熱を利用し、省エネ性能が高いのが特徴です。これらの仕組みの違いを知ることで、光熱費や設置環境、使用頻度に応じた賢い選択が可能になります。

家庭の給湯器選びでは、家族の人数や使用量、設置スペース、給湯の使い方に合った仕組みを選ぶことが重要です。例えば、大家族でお湯の使用量が多い場合は、大容量の貯湯式給湯器や瞬間湯沸かし型のガス給湯器が適しています。

また、マンションなど設置スペースが限られている場合は、コンパクトな電気給湯器やエコキュートが検討されます。給湯器内部の水量センサーや温度センサーが、使用状況に応じて最適な温度を自動調整する仕組みもポイントです。これにより快適な温度のお湯が途切れずに供給されるため、日常生活の利便性が高まります。

給湯器を選ぶ際は、省エネ性能と安全性の両方を重視することが大切です。最新の給湯器は高効率の熱交換器を搭載し、無駄なエネルギー消費を抑える仕組みが備わっています。これにより年間の光熱費削減につながります。

安全面では、過熱防止装置や水圧センサー、異常時の自動停止機能などが標準装備されており、火災や水漏れのリスクを低減します。特にガス給湯器では、ガス漏れ検知器や不完全燃焼防止機能が重要です。これらの安全装置の仕組みを理解して選ぶことで、安心して長期間使用できます。

給湯器の仕組みは維持費にも大きく影響します。例えば、貯湯式の電気給湯器はタンク内の保温に電力を使うため、ランニングコストが高くなる場合があります。一方、瞬間湯沸かし方式のガス給湯器は必要な分だけ加熱するため、効率的にお湯を供給できます。

また、エコキュートのようなヒートポンプ式は初期投資が高いものの、電気代が抑えられ、長期的には維持費の節約につながります。定期的な点検やフィルター清掃などのメンテナンスも、給湯器の性能維持と故障予防に不可欠な仕組みです。これらを理解して維持費を見積もることが、賢い給湯器選びのポイントです。

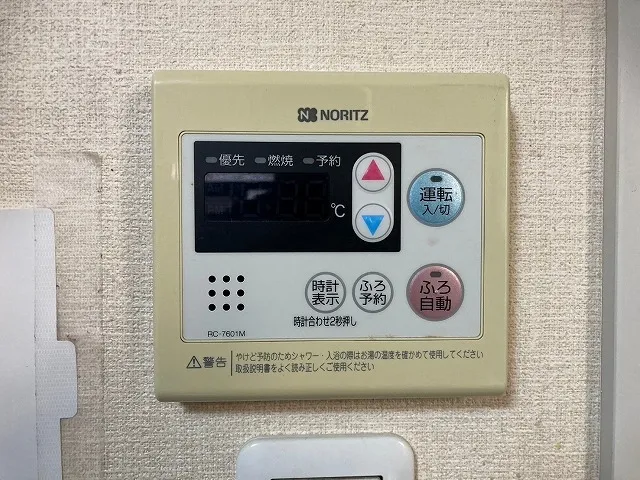

近年の給湯器は、省エネ性能の向上だけでなく、使い勝手や安全機能も大きく進化しています。例えば、リモコン操作で細かな温度設定が可能なモデルや、スマートフォン連携で遠隔操作できる給湯器も登場しています。これらは内部の電子制御システムと連動し、効率的な運転を実現しています。

さらに、追い焚き機能や浴室暖房機能を組み合わせた複合型給湯器も増え、家庭のニーズに合わせて多様な仕組みが選べます。最新の熱交換技術や断熱技術により、エネルギー消費を抑えながら快適なお湯の供給が可能となっているため、これから給湯器を選ぶ際はこうした機能の進化にも注目すると良いでしょう。
